Alineación manual del cabezal de impresión

Pruebe a alinear el cabezal de impresión manualmente si tras la alineación automática los resultados de impresión no son los esperados, como cuando las líneas paralelas no se imprimen en paralelo.

Nota

Necesitará tres hojas de papel normal de tamaño A4 o Carta

  1. Compruebe que la impresora está encendida.

  2. Cargue tres hojas de papel normal de tamaño A4 o Carta en el cassette.

  3. Seleccione (Configuración) en la pantalla INICIO.

    Aparecerá la pantalla del menú de configuración.

  4. Seleccione Mantenimiento (Maintenance).

    Aparecerá la pantalla Mantenimiento (Maintenance).

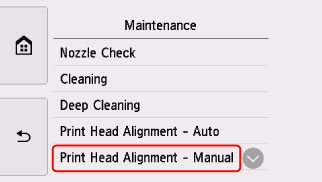

  5. Seleccione Alineación cabez. impr. - Manual (Print Head Alignment - Manual).

    Aparecerá la pantalla de confirmación.

    Nota

    • Seleccione Imp. alineación cabezales (Print the head alignment value) para imprimir y comprobar los valores de alineación actuales de la posición del cabezal.

  6. Compruebe el mensaje y seleccione Sí (Yes).

    El panel de control se abre y la bandeja de salida del papel se expulsa automáticamente.

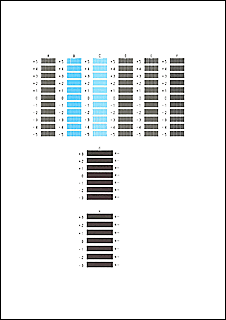

    Se imprimirá el patrón de alineación de los cabezales.

  7. Cuando aparezca ¿Se han imprimido bien los patrones? (Did the patterns print correctly?) , asegúrese de que el patrón se imprimirá correctamente y, si es así, seleccione Sí (Yes).

  8. Compruebe el mensaje y seleccione Siguiente (Next).

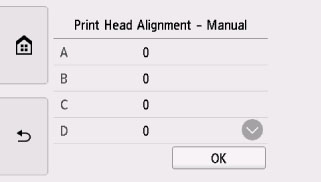

    Aparecerá la pantalla de introducción de los valores de alineación de la posición del cabezal.

  9. Examine los primeros patrones y puntee en A. En la columna A, encuentre el patrón en el que las rayas son menos perceptibles y, a continuación, seleccione el número de dicho patrón.

    Nota

    • Si todos los patrones son diferentes, elija el patrón en el que las rayas verticales son menos perceptibles.

      Rayas verticales sutiles

      Rayas verticales perceptibles

    • Si todos los patrones son diferentes, elija el patrón en el que las rayas horizontales son menos perceptibles.

      Rayas horizontales sutiles

      Rayas horizontales perceptibles

  10. Repita estos pasos hasta que termine de introducir los números de patrón de las columnas B a H y, a continuación, seleccione OK.

  11. Compruebe el mensaje y seleccione OK.

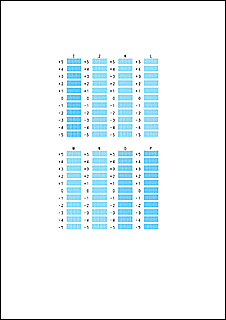

    Se imprimirá el segundo kit de patrones.

  12. Examine los segundos patrones y puntee en I. En la columna I, encuentre el patrón en el que las rayas son menos perceptibles y, a continuación, seleccione el número de dicho patrón.

    Nota

    • Si todos los patrones son diferentes, elija el patrón en el que las rayas verticales son menos perceptibles.

      Rayas verticales sutiles

      Rayas verticales perceptibles

  13. Repita estos pasos hasta que termine de introducir los números de patrón de las columnas J a P y, a continuación, seleccione OK.

  14. Compruebe el mensaje y seleccione OK.

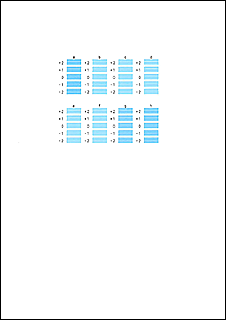

    Se imprimirá el tercer kit de patrones.

  15. Examine los terceros patrones y puntee en a. En la columna A, encuentre el patrón en el que las franjas son menos perceptibles y, a continuación, seleccione el número de dicho patrón.

    Nota

    • Si todos los patrones son diferentes, elija el patrón en el que las franjas horizontales son menos perceptibles.

      Franjas horizontales sutiles

      Rayas horizontales perceptibles

  16. Repita estos pasos hasta que termine de introducir los números de patrón de las columnas b a h y, a continuación, seleccione OK.

  17. Cuando aparezca el mensaje de confirmación, seleccione OK.
